Sợi quang là viết tắt của sợi quang, một sợi làm bằng thủy tinh hoặc nhựa, có thể được sử dụng như một công cụ truyền ánh sáng. Nguyên tắc truyền là "phản xạ hoàn toàn ánh sáng", và giao tiếp sợi quang có các đặc điểm tốt, chẳng hạn như tính bảo mật, công suất cao và tốc độ cao. Do đó, việc ứng dụng sợi quang cực kỳ rộng, và có khoảng các loại sau:
1. Mạng truyền dẫn xương sống (SDH/SONET), chẳng hạn như cáp quang ngầm giữa các thành phố lớn và đáy đại dương;
2. Ethernet (GBE), bao gồm sợi hiện tại đến nhà (FTTH), đến tòa nhà (FTTB), cho cộng đồng, v.v., chủ yếu là mạng gia đình và văn phòng của chúng tôi;
3. Mạng dữ liệu (Kênh cáp quang), các thiết bị lưu trữ, cơ sở dữ liệu khác nhau, bao gồm cả hệ thống dịch vụ điện toán đám mây đang phát triển;
4. Truyền hình cáp (nhận mã PIN);
5. Truyền dẫn cho các mục đích đặc biệt khác, chẳng hạn như máy bay chiến đấu và tàu chiến.
1. Mô tả ngắn gọn thành phần của sợi quang
Trả lời: Một sợi quang bao gồm hai phần cơ bản: lõi và lớp ốp làm bằng vật liệu quang học trong suốt và một lớp phủ.
2. Các thông số cơ bản mô tả đặc tính truyền của đường cáp quang là gì?
Trả lời: Bao gồm mất mát, phân tán, băng thông, bước sóng cắt, đường kính trường chế độ, v.v.
3. Lý do suy giảm chất xơ là gì?
Trả lời: Công suất quang học trong sợi giảm dần dọc theo trục dọc. Việc giảm công suất quang học có liên quan đến bước sóng. Trong các liên kết sợi quang, những lý do chính cho việc giảm năng lượng quang học là tán xạ, hấp thụ và mất điện quang học do đầu nối và mối nối hợp nhất. Đơn vị suy giảm là dB.
Nguyên nhân: Có nhiều lý do làm suy giảm chất xơ, chủ yếu là: suy giảm hấp thụ, bao gồm hấp thụ tạp chất và hấp thụ nội tại; suy giảm tán xạ, bao gồm tán xạ tuyến tính, tán xạ phi tuyến và tán xạ cấu trúc không đầy đủ, v.v.; suy giảm khác, bao gồm suy giảm microbending, v.v. . Điều quan trọng nhất là sự suy giảm gây ra bởi sự hấp thụ tạp chất.
4. Băng thông của sợi quang liên quan đến cái gì?
Trả lời: Băng thông của sợi quang đề cập đến tần số điều chế khi biên độ của công suất quang giảm 50% hoặc 3dB từ biên độ của tần số 0 trong chức năng truyền của sợi quang. Băng thông của sợi quang xấp xỉ tỷ lệ nghịch với chiều dài của nó và tích của chiều dài băng thông là một hằng số.
Hiện tượng xung ánh sáng mở rộng gây ra bởi các vận tốc nhóm khác nhau của các bước sóng khác nhau trong các thành phần quang phổ của nguồn sáng trong sợi quang học.
5. Làm thế nào để mô tả các đặc tính phân tán của tín hiệu lan truyền trong sợi quang?
Trả lời: Nó có thể được mô tả bằng ba số lượng vật lý: mở rộng xung, băng thông sợi và hệ số phân tán sợi.
6. Bước sóng cắt là gì?
Trả lời: Nó đề cập đến bước sóng ngắn nhất chỉ có thể truyền chế độ cơ bản trong sợi quang học. Đối với sợi đơn chế độ, bước sóng cắt của nó phải ngắn hơn bước sóng của ánh sáng truyền.
7. Sự phân tán của sợi quang sẽ có ảnh hưởng gì đến hiệu suất của hệ thống truyền thông sợi quang?
Trả lời: Sự phân tán của sợi quang sẽ làm cho xung ánh sáng được mở rộng trong quá trình truyền trong sợi quang. Ảnh hưởng đến kích thước của tốc độ lỗi bit, chiều dài của khoảng cách truyền và kích thước của tốc độ hệ thống.
8. Nguyên tắc thử nghiệm của Quang kế miền thời gian quang học (OTDR) là gì? Chức năng là gì?
Trả lời: OTDR được thực hiện dựa trên nguyên tắc tán xạ ngược sáng và phản xạ Fresnel. Nó sử dụng ánh sáng tán ngược được tạo ra khi ánh sáng lan truyền trong sợi quang để có được thông tin suy giảm. Nó có thể được sử dụng để đo suy giảm sợi quang, mất nối, vị trí đứt gãy sợi và Hiểu được sự phân bố mất mát của sợi quang dọc theo chiều dài là một công cụ không thể thiếu trong việc xây dựng, bảo trì và giám sát cáp quang. Các thông số chỉ số chính của nó bao gồm: dải động, độ nhạy, độ phân giải, thời gian đo và vùng mù, v.v.
9. "1310nm" hoặc "1550nm" trong các dụng cụ kiểm tra quang học phổ biến đề cập đến điều gì?
Trả lời: Nó đề cập đến bước sóng của tín hiệu quang học. Phạm vi bước sóng được sử dụng để giao tiếp sợi quang nằm trong vùng cận hồng ngoại và bước sóng nằm trong khoảng từ 800nm đến 1700nm. Nó thường được chia thành dải bước sóng ngắn và dải bước sóng dài, trước đây đề cập đến bước sóng 850nm, và sau này đề cập đến 1310nm và 1550nm.
Bước sóng làm việc của giao tiếp sợi quang nằm ở vùng cận hồng ngoại và các dải là:
Băng tần O: 1260nm đến 1310nm
Băng tần E: 1360nm đến 1460nm
Băng tần S: 1460nm đến 1530nm
Băng tần C: 1535nm đến 1565nm
Băng tần L: 1565nm đến 1625nm
Băng tần U: 1640nm đến 1675nm
Sợi một chế độ thường hoạt động ở 1310nm, 1550nm và 1625nm.
10. Trong sợi quang thương mại hiện tại, bước sóng ánh sáng nào có sự phân tán nhỏ nhất? Bước sóng ánh sáng nào có tổn thất ít nhất?
Trả lời: Ánh sáng bước sóng 1310nm có sự phân tán nhỏ nhất, ánh sáng bước sóng 1550nm có tổn thất nhỏ nhất.
11. Theo các chế độ sóng ánh sáng khác nhau được truyền trong sợi quang học, làm thế nào để phân loại sợi quang?
Trả lời: Nó có thể được chia thành sợi đơn chế độ và sợi đa chế độ. Đường kính lõi của sợi một chế độ là khoảng 1-10μm. Ở một bước sóng làm việc nhất định, chỉ có một chế độ cơ bản duy nhất được truyền đi, phù hợp với các hệ thống truyền thông đường dài công suất lớn. Sợi multimode có thể truyền sóng ánh sáng ở nhiều chế độ và đường kính lõi của nó là khoảng 50-60μm và hiệu suất truyền của nó kém hơn so với sợi đơn chế độ.
12. Cấu trúc cáp quang phổ biến nhất là gì?
Trả lời: Có hai loại: loại xoắn lớp và loại bộ xương.
13. Các thành phần chính của cáp quang là gì?
Trả lời: Nó chủ yếu bao gồm: lõi sợi, thuốc mỡ sợi quang, vật liệu vỏ bọc, PBT (polybutylene terephthalate) và các vật liệu khác.
14. Áo giáp của cáp quang là gì?
Trả lời: Đề cập đến các yếu tố bảo vệ (thường là dây thép hoặc vành đai thép) được sử dụng trong cáp quang mục đích đặc biệt (chẳng hạn như cáp quang tàu ngầm, v.v.). Áo giáp được gắn vào vỏ bọc bên trong của cáp quang.
15. Hai thông số hiệu suất cơ bản nhất của đầu nối sợi quang là gì?
Trả lời: Đầu nối sợi quang thường được gọi là đầu nối linh hoạt. Đối với các yêu cầu hiệu suất quang học của các đầu nối sợi đơn, trọng tâm là hai thông số hiệu suất cơ bản nhất của mất chèn và mất trả lại.
16. Có bao nhiêu loại đầu nối sợi quang thường được sử dụng?
Trả lời: Theo các phương pháp phân loại khác nhau, đầu nối sợi quang có thể được chia thành các loại khác nhau. Theo các phương tiện truyền tải khác nhau, chúng có thể được chia thành các đầu nối sợi quang một chế độ và đầu nối sợi quang đa chế độ; theo các cấu trúc khác nhau, chúng có thể được chia thành FC, SC, ST, D4, DIN, Biconic, MU, LC, MT và các loại khác; theo mặt cuối pin của đầu nối có thể được chia thành FC, PC (UPC) và APC. Đầu nối cáp quang thường được sử dụng: đầu nối cáp quang FC / PC, đầu nối cáp quang SC, đầu nối cáp quang LC.
17. Sơ đồ nối sợi quang fusion
18. Các sợi quang chính hiện đang được sử dụng để xây dựng mạng truyền dẫn là gì?
Trả lời: Có ba loại chính, đó là sợi một chế độ thông thường G.652, sợi một chế độ phân tán G.653 và sợi chuyển phân tán không 0 G.655.
19. PON (Mạng quang thụ động) là gì?
Trả lời: PON là một mạng quang học vòng lặp quang học trong mạng truy cập người dùng cục bộ, dựa trên các thành phần quang học thụ động, chẳng hạn như bộ kết hợp và bộ chia.

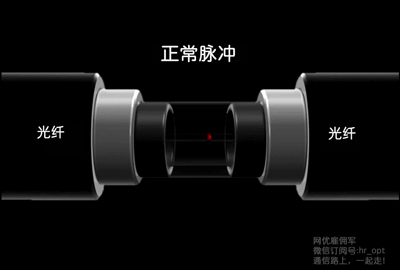

20. Đầu nối sợi quang
Bộ chuyển đổi sợi quang
Mặt cắt sợi PC / UPC / APC
Mặt cắt ngang của đầu nối sợi quang nên được chia thành PC, UPC và APC.
PC và UPC là các vi cầu sợi quang. Mặt cuối song song với mặt cuối của cơ thể gốm. Tổn thất lợi nhuận tiêu chuẩn ngành lần lượt là -35dB và -50dB.
Phần APC có góc nghiêng 8 độ. Để giảm phản ánh, tổn thất lợi nhuận tiêu chuẩn ngành là -60dB.
21. Optocoupler
Bộ kết hợp sợi (Coupler), còn được gọi là bộ chia (Splitter), là một thành phần phân chia tín hiệu quang học từ một sợi quang đến nhiều sợi quang.
Các coupler là một thiết bị thụ động hai chiều, hình thức cơ bản có loại cây, loại sao.
