Theo GB / T3956-1997, các dây dẫn được chia thành bốn loại, loại thứ nhất, loại thứ hai, loại thứ năm và loại thứ sáu. Loại đầu tiên là dây dẫn rắn, loại thứ hai là dây dẫn bện, loại thứ nhất và loại thứ hai được sử dụng cho cáp đặt cố định, loại thứ năm và thứ sáu dành cho cáp và dây mềm, loại thứ nhất và loại thứ hai được thiết kế để sử dụng cho cáp và dây mềm. Loại thứ hai mềm hơn loại thứ năm.
1. Dây dẫn rắn:
Vật liệu làm dây dẫn là dây đồng được nung kim loại hoặc không nung, dây nhôm hoặc hợp kim nhôm không mạ.
Ruột đồng rắn phải có tiết diện tròn, ruột đồng đặc từ 25 trở lên chỉ dành cho các loại cáp đặc biệt, không dùng cho các loại cáp thông thường; ruột dẫn bằng nhôm đặc, tiết diện 16 trở xuống phải là tiết diện tròn, 25 trở lên, nếu là lõi - đơn. Cáp phải có tiết diện tròn - và trong trường hợp có nhiều - cáp lõi, có thể có tiết diện - hình tròn hoặc hình chữ thập.
2. Dây dẫn mắc kẹt:
Để tăng tính linh hoạt hoặc khả năng uốn cong của cáp, lõi cáp có tiết diện - lớn hơn được hình thành bằng cách xoắn nhiều dây đơn có đường kính nhỏ hơn. Lõi dây được bện bởi nhiều dây đơn có độ mềm dẻo tốt và độ cong lớn. Khi lõi dây bị uốn cong, các phần bên trong và bên ngoài đường tâm của lõi dây có thể chuyển động bù trừ cho nhau, đồng thời không gây ra biến dạng dẻo của ruột dẫn trong quá trình uốn, do đó tính mềm của lõi dây biểu diễn. và độ ổn định được cải thiện rất nhiều.
Hình thức xoắn của lõi dây có thể chia thành hai loại là xoắn thường và xoắn không đều. Định nghĩa của xoắn đều là: các lớp đều đặn, đồng tâm và kế tiếp nhau được xoắn theo các hướng khác nhau, gọi là xoắn đều. Nó cũng có thể được chia thành xoắn thường xuyên bình thường và xoắn thường xuyên bất thường. Loại thứ hai đề cập đến các lớp và các lớp Thường xuyên xoắn với các đường kính khác nhau của dây, và loại thứ nhất có nghĩa là đường kính của các dây giống nhau; xoắn thường xuyên cũng có thể được chia thành xoắn thường xuyên đơn giản và xoắn thường phức hợp, loại thứ hai có nghĩa là các dây tạo thành xoắn thường xuyên thì không. Nó là một dây đơn, nhưng một dây mỏng hơn được xoắn thành các sợi theo quy luật, và sau đó được xoắn lại thành lõi. Phần xoắn này chủ yếu được sử dụng để di chuyển lõi của cáp cách điện bằng cao su nhằm cải thiện tính linh hoạt của nó. Xoắn không đều (xoắn bó), tất cả các dây cấu thành đều xoắn theo cùng một hướng.
2.1 Dây dẫn tròn bện không - được nén:
Tiết diện của dây dẫn nhôm tròn bện thường không nhỏ hơn 10mm2. Các dây đơn trong ruột dẫn phải có cùng đường kính danh nghĩa, số lượng dây đơn và điện trở một chiều của dây dẫn phải đáp ứng các yêu cầu tiêu chuẩn.

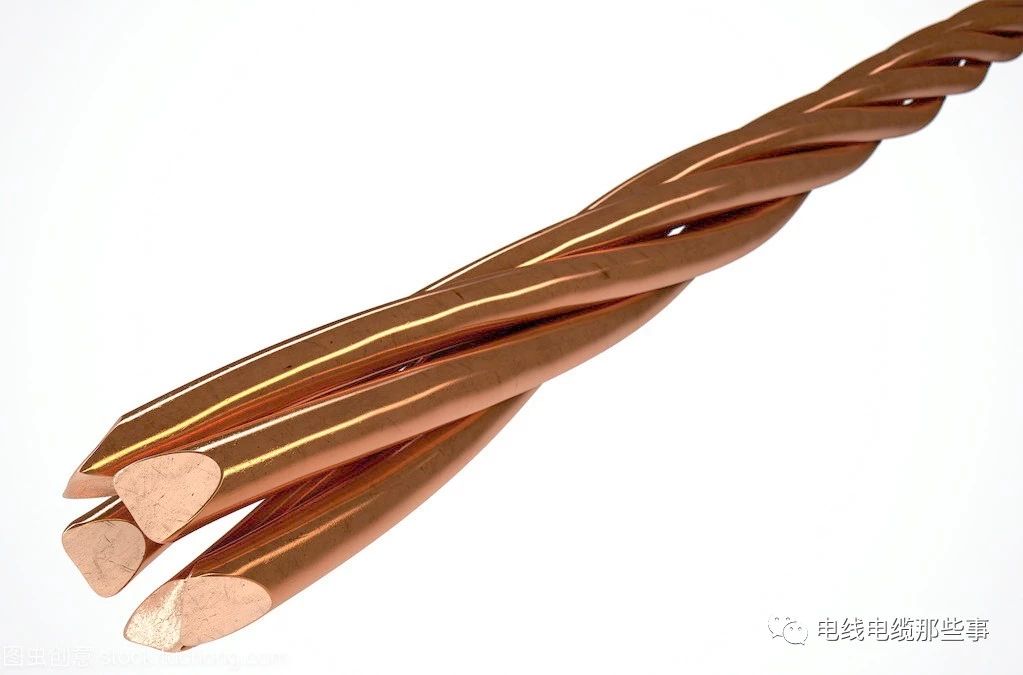

2.2 Dây dẫn tròn bện nén và dây dẫn hình:
Tiết diện của dây dẫn nhôm tròn bện nén không được nhỏ hơn 16mm2, tiết diện của dây dẫn đồng hoặc nhôm mắc kẹt không được nhỏ hơn 25mm2, tỷ số đường kính của hai dây đơn khác nhau trong cùng một dây dẫn không được vượt quá 2 , số lượng dây đơn và điện trở DC của dây dẫn phải Đáp ứng các yêu cầu tiêu chuẩn.
3. Dây dẫn mềm (thứ năm và thứ sáu)
Ruột dẫn phải bao gồm dây đồng được ủ, cả kim loại hóa và không kim loại. Các dây đơn trong ruột dẫn phải có cùng đường kính danh nghĩa; đường kính dây đơn trong ruột dẫn không được vượt quá giá trị lớn nhất quy định, ruột dẫn thứ sáu mỏng hơn đường kính dây đơn thứ năm; Điện trở của ruột dẫn không được vượt quá giá trị lớn nhất quy định trong tiêu chuẩn.
