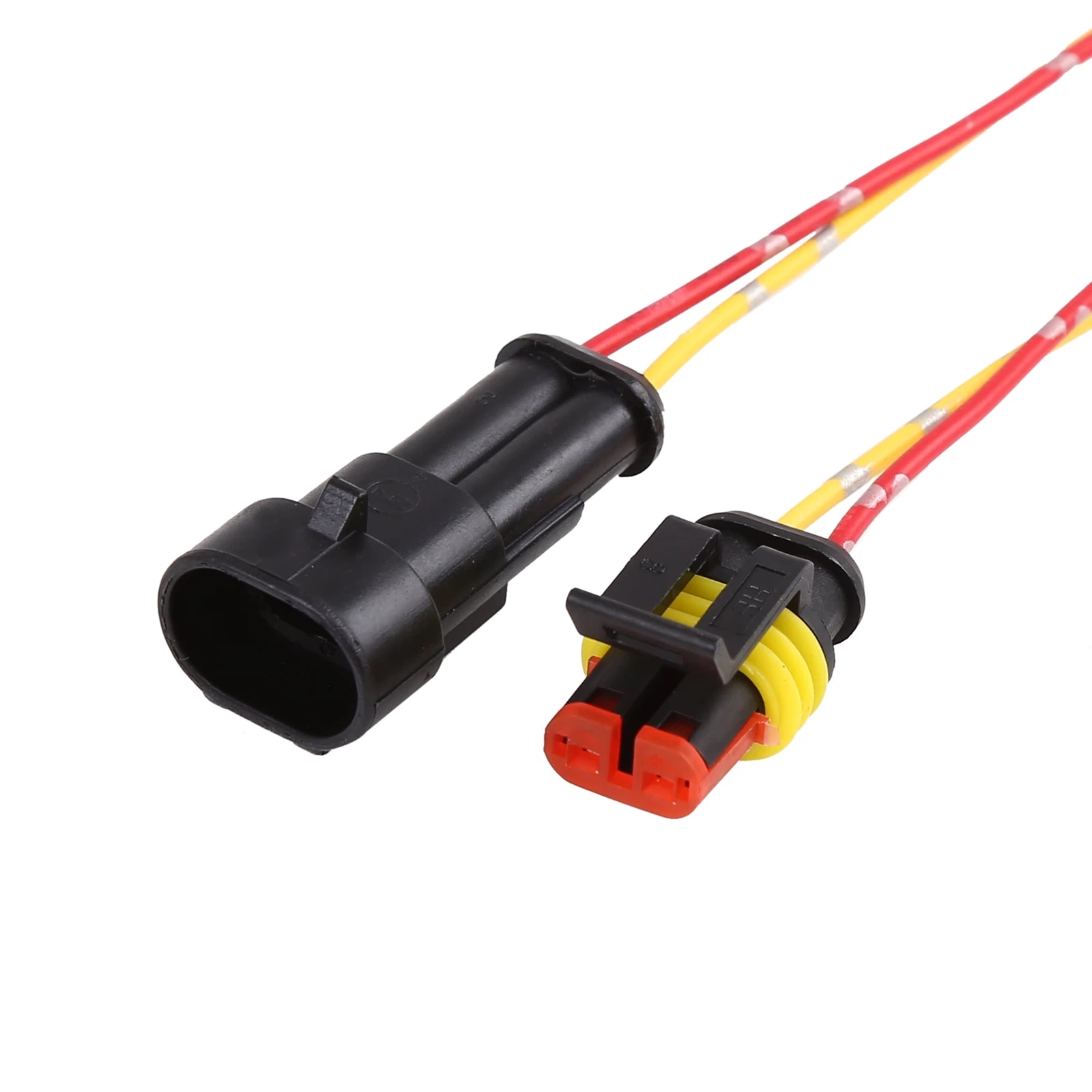

Trong thế giới đòi hỏi khắt khe của kỹ thuật ô tô, mọi bộ phận đều phải có tuổi thọ chuyển động liên tục. Trong số này, đầu nối điện-thường có số lượng hàng trăm hoặc hàng nghìn trên mỗi phương tiện-phải đối mặt với một đối thủ duy nhất và không ngừng nghỉ: rung động-gây ra mệt mỏi. Yêu cầu đối với các đầu nối ô tô phải đáp ứng các tiêu chuẩn đặc biệt nghiêm ngặt về độ rung và độ mỏi cơ học không phải là một thông số kỹ thuật tùy ý; đó là một điều bắt buộc không thể thương lượng-đối với sự an toàn, chức năng và tuổi thọ của xe. Không giống như thiết bị tiêu dùng cố định, ô tô là một nền tảng rung động liên tục, nhiều{7}}trục trong đó tính liên tục về điện không thể là câu hỏi "nếu" mà là sự đảm bảo "trong bao lâu".
Môi trường rung động ô tô không thể tha thứ
Cấu hình rung động của xe rất phức tạp, có mặt khắp nơi và có sức tàn phá:
- Đa{0}}trục và phổ rộng:Rung động bắt nguồn từ động cơ, hộp số, những điểm không hoàn hảo trên đường và động lực học của khung gầm. Chúng xảy ra trên cả ba trục (X, Y, Z) và trên phổ tần số rộng, từ tần số-cuộn thân xe có tần số thấp đến sóng hài động cơ tần số-cao.
- Liên tục và tích lũy:Đây không phải là một sự kiện gián đoạn. Trong vòng đời của một chiếc xe là 150,000+ dặm, đầu nối có thể phải chịu đựng hàng tỷ chu kỳ căng thẳng. Điều này làm cho rung động trở thành nguyên nhân chính gây ra mỏi vật liệu và cơ chế mài mòn làm giảm hiệu suất từ từ.
- Khuếch đại ở những vị trí quan trọng:Các đầu nối trong khoang động cơ, trên hộp số hoặc trong hệ thống treo/bánh xe phải chịu lực g{0}} khắc nghiệt nhất, khiến tiêu chí thiết kế của chúng trở nên khắt khe nhất.
Cơ chế hư hỏng cốt lõi: Ăn mòn đáng lo ngại
Tác động nguy hiểm nhất của rung động đối với các đầu nối không phải là sự đứt gãy cơ học nghiêm trọng mà là một hiện tượng vi mô gọi là ăn mòn. Đây là lý do chính tại sao các tiêu chuẩn về độ rung lại rất quan trọng.
- Quá trình:Khi rung, chân cắm và ổ cắm sẽ trải qua-chuyển động tương đối vi mô (thường trong phạm vi 10-100 micromet). Chuyển động này đủ để xuyên thủng lớp mạ bề mặt bảo vệ mỏng (thường là thiếc hoặc vàng) trên các điểm tiếp xúc.
- Phản ứng hóa học:Kim loại cơ bản tiếp xúc (thường là hợp kim đồng) bị oxy hóa khi có không khí và hơi ẩm. Oxit này (ví dụ: oxit đồng) là một loại gốm cứng, không{3}}dẫn điện.
- Hậu quả về điện:Các hạt oxit tích tụ ở bề mặt tiếp xúc, hoạt động như một chất cách điện. Điều này gây ra sự gia tăng đột ngột và không ổn định về điện trở tiếp xúc (CRES).
- Sự thất bại:Điện trở tiếp xúc tăng cao dẫn đến sụt áp, các vấn đề về tính toàn vẹn của tín hiệu, phát nhiệt cục bộ (tổn thất I2R) và cuối cùng là kết nối không liên tục hoặc hỏng mạch hoàn toàn. Điều này biểu hiện ở các phương tiện như lỗi cảm biến lẻ tẻ, đèn cảnh báo, trục trặc về thông tin giải trí hoặc trục trặc hệ thống truyền động.
Phản hồi của ngành: Các tiêu chuẩn kiểm tra độ rung nghiêm ngặt
Để mô phỏng thời gian rung động của xe trong khung thời gian nén, ngành công nghiệp ô tô đã phát triển các bài kiểm tra xác nhận tiêu chuẩn hóa và nghiêm ngặt. Chúng được quy định trong các thông số kỹ thuật như USCAR-2 (Mỹ), LV214 (nhà sản xuất ô tô Đức) và các tiêu chuẩn ISO khác nhau.
- Cấu hình rung hình sin và ngẫu nhiên:Thử nghiệm các kết nối của đối tượng với cả-các lần quét tần số được kiểm soát và phổ rung động ngẫu nhiên, thực tế bắt chước dữ liệu đường thực tế.
- Giám sát tại chỗ:{0}}Điều quan trọng là các đầu nối bị rung khi cấp điện và chịu tải. Một "dòng giám sát" mức -thấp liên tục được truyền qua mạch để phát hiện bất kỳ sự gián đoạn tạm thời nào hoặc sự tăng vọt điện trở vượt quá ngưỡng nghiêm ngặt (ví dụ: gián đoạn 1 micro giây hoặc tăng 1 ohm). Điều này nắm bắt được những thất bại không liên tục là dấu hiệu của sự lo lắng.
- Đi xe đạp nhiệt độ và độ ẩm:Thường được thực hiện kết hợp với chu trình nhiệt (ví dụ: Nhiệt độ/Độ ẩm/Độ rung, thử nghiệm THV) để đẩy nhanh quá trình ăn mòn và tái tạo trong-điều kiện tủ hút.
- Bài kiểm tra "8 mẫu":Trình tự độ bền tiêu chuẩn kết hợp rung động với chu kỳ nhiệt và sốc cơ học, thể hiện toàn bộ vòng đời của đầu nối.
Chiến lược thiết kế để khắc phục sự mệt mỏi do rung động
Để vượt qua các thử nghiệm này và đảm bảo độ tin cậy của trường, các kỹ sư kết nối sử dụng một-phương pháp thiết kế đa diện:
1) Liên hệ Thiết kế & Vật liệu:
- Thiết kế lực thông thường-cao:Việc tăng lực pháp tuyến của lò xo của thiết bị đầu cuối dạng cái sẽ cải thiện áp suất tiếp xúc, giúp giảm-chuyển động vi mô và mang lại khả năng bịt kín-khí điện tốt hơn.
- Lo lắng-Mạ chịu lực:Chuyển từ thiếc nguyên chất (dễ bị trầy xước) sang hợp kim thiếc hoặc bạc sáng-vàng hoặc sử dụng chất bôi trơn được pha chế đặc biệt để ngăn chặn sự hình thành và mài mòn oxit.
- Hệ thống tiếp xúc kép- hoặc đa{1}}chùm tia:Những thiết kế này cung cấp các điểm tiếp xúc dự phòng, đảm bảo rằng ngay cả khi một điểm bị hỏng thì vẫn còn một đường dẫn dòng điện thay thế.
2) Kiến trúc vỏ & khóa kết nối:
- Khóa chính và phụ mạnh mẽ:Vỏ đầu nối phải có chốt CPA (Đảm bảo vị trí đầu nối) và khóa TPA (Đảm bảo vị trí đầu cuối). Những tính năng này giúp đầu nối không bị mất kết nối và các thiết bị đầu cuối bị lùi ra ngoài do rung.
- Giảm căng thẳng và quản lý dây:Vòng đệm cáp và kẹp giảm lực căng thích hợp là rất quan trọng để ngăn năng lượng rung truyền trực tiếp đến bề mặt uốn mỏng giữa đầu cực và dây, một điểm hư hỏng thường gặp.
3) Tích hợp hệ thống:
- Điểm gắn an toàn:Các đầu nối phải được thiết kế với các giá đỡ hoặc tab tích hợp để gắn chắc chắn vào thân xe hoặc bộ phận, ngăn chặn toàn bộ cụm lắp ráp gây ra tiếng vang.
- Tính mô-đun và niêm phong:Nhiều đầu nối tích hợp vòng đệm kín; những thứ này phải duy trì các đặc tính đàn hồi và khả năng chịu lực nén trong suốt thời gian rung để ngăn chặn sự xâm nhập của hơi ẩm.
Kết luận: Trụ cột nền tảng của điện khí hóa ô tô
Khi các phương tiện phát triển thành nền tảng điện (EV) và tự hành (ADAS), tầm quan trọng của các đầu nối chống rung-chỉ càng tăng lên. Xe điện mang dòng điện cao hơn và mạng cảm biến điện áp thấp- nhạy hơn, trong đó điện trở tiếp xúc ổn định là yếu tố tối quan trọng để đảm bảo an toàn cho pin và độ chính xác của hệ thống điều khiển. Đầu nối không còn là cầu nối thụ động mà là bộ phận an toàn chủ động.
Do đó, việc đáp ứng các tiêu chuẩn nghiêm ngặt về mỏi do rung là minh chứng cho chất lượng của đầu nối và là điều kiện tiên quyết để sử dụng nó trong các phương tiện hiện đại. Nó đại diện cho thành tựu kỹ thuật trong việc tạo ra kết nối điện tĩnh, ổn định trong một thế giới cơ khí cực kỳ năng động. Đối với các nhà sản xuất ô tô cũng như nhà cung cấp, mục tiêu không ngừng nghỉ là không bị gián đoạn điện-một mục tiêu đảm bảo mọi kết nối đều đáng tin cậy như chính chiếc xe.
